外形尺寸

技术参数

扫描系统

探测距离 输出范围:0.05-45m 探测能力:≥45m@90%反射率 ≥20m@10%反射率
扫描原理 dToF
扫描角度 360°
角分辨率(可定制) 0.1°@30Hz /50Hz
扫描精度 ±25mm
光类型 脉冲激光二极管
波长 905nm
激光级别 1
光束发散角(横向纵向 2mrad*7.1mrad
输出分辨率 1.0mm
采样率 ≥108KHz

系统整机

响应时间 ≤33ms(30Hz)
工作温度 -30℃~50℃
储存温度 -40℃~70℃
供电电压 DC9-28V
功耗 ≤5.2W
输出类型 Ethernet(TCP/IP)

机械参数

尺寸(宽×高×深) 65㎜×56㎜×65㎜(max)
重量(裸机重量) 约为0.3kg
壳体材料 铝合金
外壳颜色 冷灰

环境参数

外壳防护等级 IP67 GB/T 4208-2017
环境光抗扰度 ≥100KLux
抗振动性 10~55Hz,双振幅1.5㎜,扫描速率1oct/min GB/T 2423.10-2019
抗冲击性 半正弦波冲击,15g,11ms,3次/冲击面,共18次冲击 GB/T 2423.5-2019
静电放电 3级(接触放电±6kv,空气放电±8kv) GB/T 17626.2-2018
脉冲群 2级(1kv) GB/T 17626.4-2018
辐射骚扰测试 A级工业级 GB/T 9254-2008
传导骚扰测试 A级工业级 GB/T 9254-2008
工频磁场抗扰 5级(100A/m) GB/T 17626.8-2006
恒定湿热测试 温度50℃,湿度95%,72H GB/T 2423.3-2012

产品应用方向

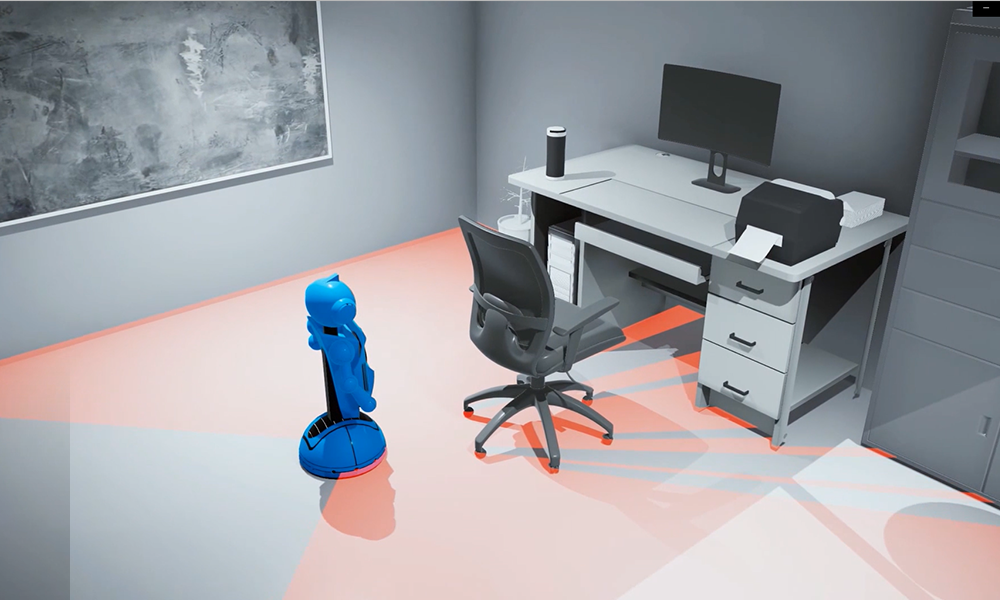

机器人

AGV
